АСИНХРОННЫЙ ТРИГГЕР J-K С ЗАДЕРЖКОЙ
На выходе асинхронного триггера с задержкой изменение сигнала может произойти только после окончания действия входного сигнала х, звавшего такое изменение. Если после сигнала х подать сигнал, вызывающий переход в первоначальное состояние, то ожидаемое изменене сигнала на выходе может не произойти: выходной сигнал будет потерян. Чтобы избежать подобных ситуаций, на практике вводят ограничения на последовательности сигналов, подаваемых на вход триггера. Например, для асинхронного триггера J-K последовательности 11 01, 10 01, 01 10, 11 10 являются запрещенными, поскольку каждая из них приводит к потере выходного сигнала. Рассмотрим, как реагирует триггер на одну из эти х последовательностей. Пусть триггер находится в состоянии 0, которому соответствует выходной сигнал 0, и на вход поступает сигнал 11. Под действием этого сигнала триггер должен перейти в состояние, отмеченное выходным сигналом 1. Если же после 11 на вход подать сигнал 01, то триггер вернется в состояние 0 и выходной сигнал, соответствующий входному сигналу 11, окажется потеренным.

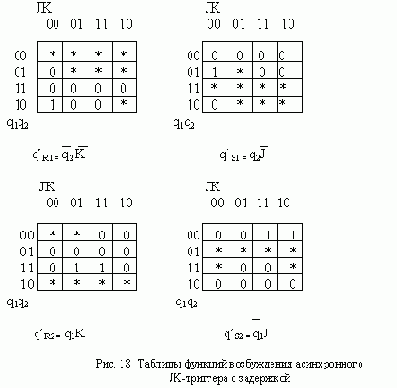

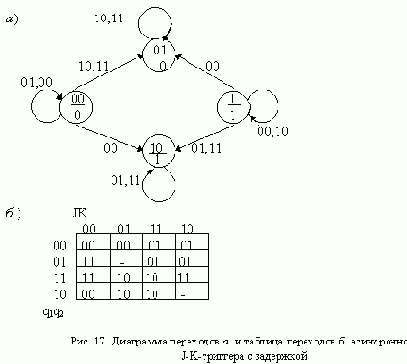

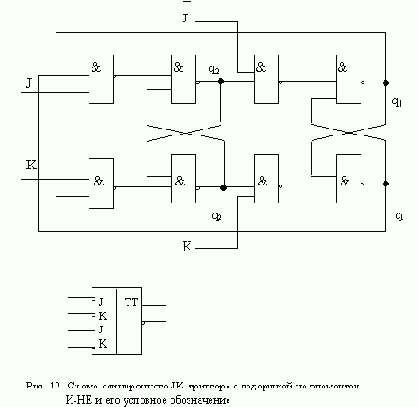

Диаграмма и таблица переходов асинхронного J-K-триггера с задержкой, построенные с учетом перечисленных ограничений, приведены на рис. 17. Таблицы функций возбуждения R-S-триггеров изображены на рис. 18, а схема триггера - на рис. 19.
